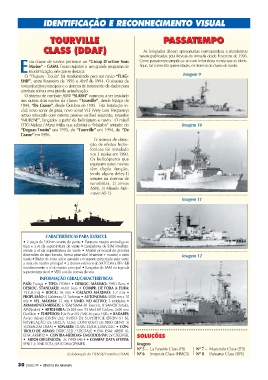

IDENTIFICAÇÃO E RECONHECIMENTO VISUAL

TOURVILLE PASSATEMPO
TOURVILLE
PASSATEMPO
CLASS (DDAF) As fotografias abaixo apresentadas correspondem a plataformas
CLASS (DDAF)
navais publicadas pela Revista da Armada desde Fevereiro de 1996.
sta classe de navios pertence ao “Group D`action Sous Como passatempo propõe-se ao caro leitor desta revista que as identi-
Marine” – GASM. Foram sujeitos a um grande programa de fique, tal como são apresentadas, em termos de classe de navio.
E modernização, em que se destaca:
O “Duguay -Trouin” foi modernizado para ser navio “FLAG- Imagem 9
SHIP”, entre Fevereiro de 1993 e Abril de 1994. O sistema de
comunicações principais e o sistema de tratamento de dados para
combate sofreu uma grande actualização.
O sistema de combate ASW “SLASM” começou a ser instalado
nos outros dois navios da classe: “Tourville”, desde Março de
1994, “De Grasse”, desde Outubro de 1995. Esta instalação in-
clui; novo sonar de proa, novo sonar VLF (Very Low Frequency)
activo rebocado com sistema passivo variável separado, torpedos
“MURENE”, lançados a partir de helicóptero e navio. O míssil
OTO Melara / Matra Milas que substitui o “Malafon” retirado: do Imagem 10
“Duguay-Trouin” em 1993, do “Tourville” em 1994, do “De
Grasse” em 1996.
O sistema de detec-
ção de efeitos hidro-
fónicos foi instalado
nos 3 navios em 1990.
Os helicópteros que
equipam estes navios
têm dupla função,
tendo alguns deles:1)
sonares ou sistemas de
sonobóias, 2) armas
ASW, 3) Mísseis Anti-
-navio AS-12.
Imagem 11

CARACTERÍSTICAS PARA ID/RECCE
• 2 peças de 100mm avante da ponte • Pequeno mastro em treliça ao
topo e a ré da superstrutura de vante • Lançadores de SSM imediata-
mente a ré da superstrutura de vante • Mastro principal de grandes
dimensões do tipo forrado, forma piramidal (chaminé + mastro) a meio Imagem 12
navio • Radar de aviso aéreo apoiado em suporte projectado para vante
a meio do mastro principal • 2 domos esféricos de SATCOM a BB e EB
imediatamente a ré do mastro principal • Lançador de SAM no topo da
superstrutura de ré • VDS a ré do convés de voo
INFORMAÇÃO GERAL/CARACTERÍSTICAS
PAÍS: França • TIPO: DDAH • DESLOC. MÁXIMO: 5950 Tons •
DESLOC. STANDARD: 4680 Tons • COMPR. DE FORA A FORA:
152,8 mts • BOCA: 16 mts • CALADO MÁXIMO: 5,7 mts •
PROPULSÃO: 4 Caldeiras / 2 Turbinas • AUTONOMIA: 5000 mn a 18
nós • VEL. MÁXIMA: 32 nós • UNID. NO ACTIVO: 3 unidades •
ARMAMENTO-MÍSSEIS: 6 SSM’S(MM-38 Exocet), 8 SAM’S(Crotale),
ASW(milas) • ARTILHARIA: 2x100 mm 55 Mod 68 Cadam, 2x20 mm
Oerlikon • TORPEDOS: 10x Ecan L5 / MK 46 para Hélis • RADARES:
Aviso Aéreo (DRBV-26); AVISO DE SUPERFÍCIE (DRBV-51 B);
NAVEGAÇÃO (2x DECCA 1226); CONTROLO DE TIRO (SENIT 3)
+(2XSAGEM DMA) • SONARES: DUBV-23/43C;DSBV-62C • CON-
TROLO DE ARMAS: DRBC-32D / CROTALE • EW- ESM: ARBR 16;
ECM: ARBR32 • CONTRA-MEDIDAS- ENGODOS EW: 2x CSEE/VSEL SOLUÇÕES
• MEIOS ORGÂNICOS: 2x LYNX MK-4 • COMBAT DATA SYSTEM:
SENIT 3; LINK 11/14; SATCOM; OPSMER Imagens
Nº 5 – La Fayette Class (FS) Nº 7 – Maestrale Class (ITS)
(Colaboração do 1TEN SEI Fontinha CITAN) Nº 6 – Iroquois Class (HMCS) Nº 8 – Baleares Class (SPS)
