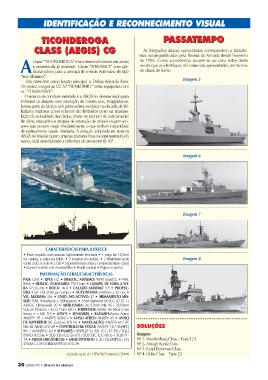

IDENTIFICAÇÃO E RECONHECIMENTO VISUAL

PASSATEMPO
TICONDEROGA PASSATEMPO
TICONDEROGA
CLASS (AEGIS) CG As fotografias abaixo apresentadas correspondem a platafor-
CLASS (AEGIS) CG
mas navais publicadas pela Revista da Armada desde Fevereiro
classe “TICONDEROGA” é um desenvolvimento em armas de 1996. Como passatempo propõe-se ao caro leitor desta
e sensores da já existente Classe “SPRUANCE” com par- revista que as identifique, tal como são apresentadas, em termos
A ticular relevo para a ameaça de mísseis Anti-navio do tipo de classe de navio.
“Sea- Skimmer”.
Esta classe tem como função principal a Defesa Aérea de Área. Imagem 5
Os navios a seguir ao CG 52 “BUNKERHILL” estão equipados com
os “TOMAHAWK”.
O sistema de combate instalado é o AEGIS foi desenvolvido para
enfrentar os ataques com saturação de mísseis que, imaginava-se,
fariam parte da táctica anti porta-aviões soviética na década de 80.
Radares rotativos convencionais são limitados tanto na manipu-
lação da velocidade dos dados, como no número de rastreamento
de alvos, enquanto os ataques de saturação de mísseis exigem sen-
sores que possam reagir imediatamente, e que tenham capacidade
de rastreamento quase ilimitada. A solução adoptada no sistema
AEGIS foi instalar quatro antenas planares fixas na superestrutura do
navio, cada uma fazendo a cobertura de um sector de 45 .
0

Imagem 6

Imagem 7

CARACTERÍSTICAS PARA ID/RECCE
• Proa lançada com amuras ligeiramente elevadas • 1 peça de 127mm
no castelo, e outra na tolda. • 2 mastros em treliça. • 2 chaminés (a de Imagem 8
vante a BB, e a de ré a EB) • Superestruturas altas e compactas (tipo caixa)
• Convés corrido com tombadilho • Borda corrida • Popa em painel.
INFORMAÇÃO GERAL/CARACTERÍSTICAS
PAÍS: USA • TIPO: CG • DESLOC. MÁXIMO: 9590 tons(CG 47-48);
9466 • DESLOC. STANDARD: 7015 tons • COMPR. DE FORA A FO-
RA 172.8 mts • BOCA: 16.8 • CALADO MÁXIMO 9.5 • PROPUL-
SÃO 4 GE LM 2500 gás turbina • AUTONOMIA 6000nm a 20 nós •
VEL. MÁXIMA: 30+ • UNID. NO ACTIVO: 27 • ARMAMENTO MÍS-
SEIS: SSM Tomahawk + (8)Harpoon • SAM Standard 68 (CG 47-51 ) /
ASROC Honeywell 20 • ARTILHARIA: 2x127mm MK 45 / 2x20mm
Vulcan Phalanx / 4x12.7mm MG`s TORPEDOS: (6)MK 46 Mod 5 (no
futuro é o MK 50) • ATW’S • SENSORES • RADARES:Aviso Aéreo
AN/SPY 1B + AN/SPS 49(V)7v • AVISO AÉREO: AN/SPS 45 • AVISO
DE SUPERFÍCIE ISC Cardion SPS 55 • NAVEGAÇÃO: AN/SPS 64 / IFF
MK XII AIMS UPX-29 • CONTROLO DE FOGO: AN/SPY 1B / AN/SPQ SOLUÇÕES
9A / 4xAN/SPG 62 • SONARES : AN/SQS 53 A/B (CG 47-55) / SQQ
89(V)3 (CG56) • SQS 53B (CG 56-67) / SQS 53C (CG 68-3) + SQR19 - Imagens
TA • MEIOS ORGÂNICOS: • HELICÓPTEROS: 2- SH-2(LAMPS I)= CG Nº 1- Brandenburg Class – Type 123
47&48 / 2-SH-60B(LAMPS III) »CG 49. Nº 2- Arleigh Burke Class
Nº 3- Karel Doorman Class
(Colaboração do 1TEN SEI Fontinha CITAN) Nº 4- Duke Class – Type 23
